Produktų aprašymas
Visa hidraulinio preso stabdžio struktūra:
Visiškai europietiško dizaino, supaprastinta išvaizda, monoblokas, suvirintas plieninis rėmas, tvirtas iki deformacijos momento ir didelis tempimas su ST44 A1 medžiaga.
CNSanduan PRESS BRAKE turi E210 arba DELEM DA41 CNC valdiklius, užtikrinančius ne tik saugų gyvybiškai svarbių mašinos operacijų veikimą, bet ir suteikia operatoriui didelę pagalbą atliekant visą lenkimo procesą.
Didelis tikslumas, didelis efektyvumas, paprastas ir patogus veikimas, geras našumas, palanki kaina ir geriausias aptarnavimas.
Suteikia CNC valdymą standartinėms 2 ašims (Y ir X) su rankine R ašimi.

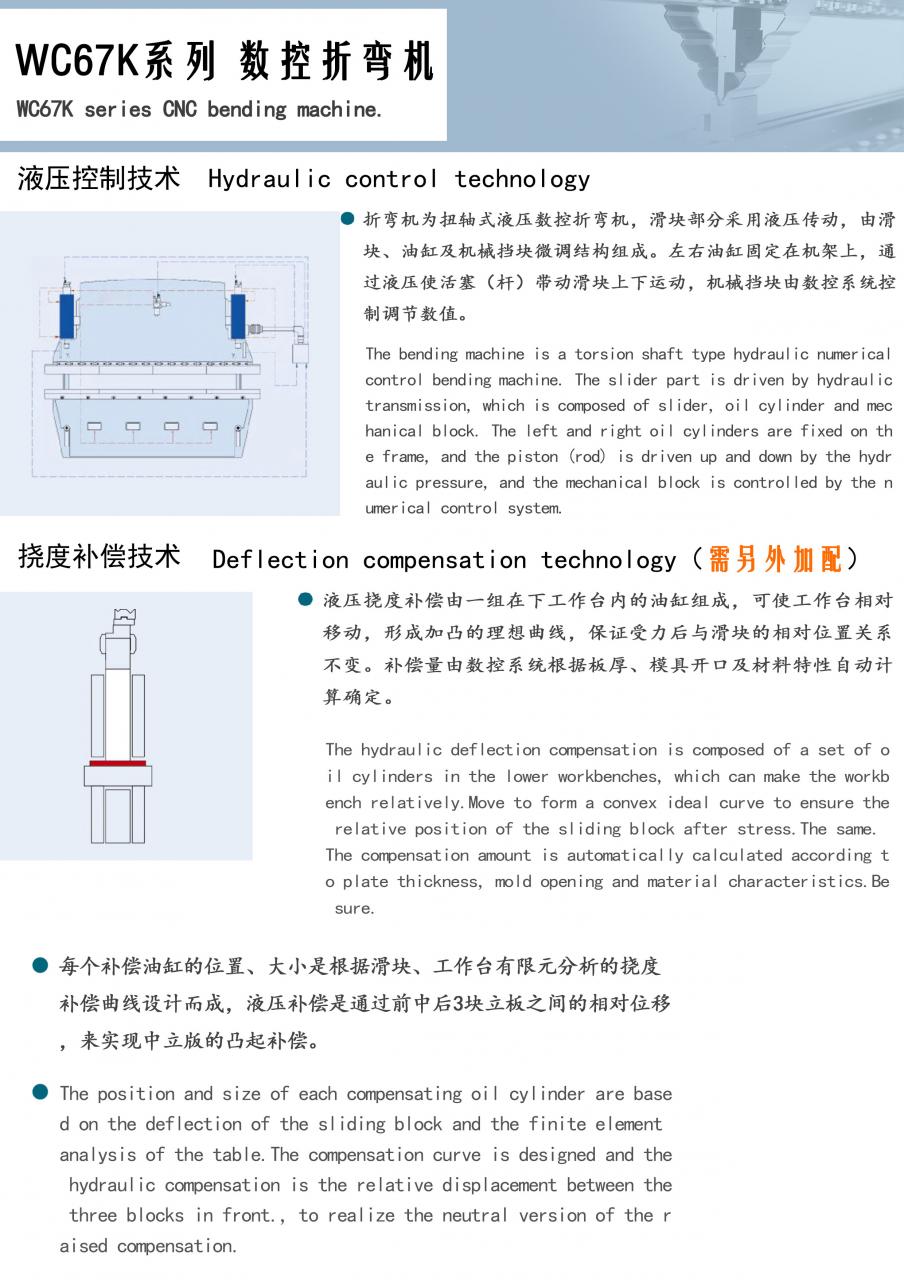

Hidraulinė sistema:
Naudokite integruotą hidraulinę valdymo sistemą, kuri yra patikimesnė ir lengviau prižiūrima. Hidraulinė sistema yra iš Bosch –
Reksrotas, Vokietija.
Reguliavimo grandinei naudojami itin patikimi ir tikslūs Bosch – Rexroth vožtuvai. Kiekvieną pilną darbo ciklą galima pasiekti valdant hidraulinį vožtuvą.
Visi cilindro sandarikliai yra PARKER iš JAV, garsiausio prekės ženklo, geros kokybės ir didelio našumo
Apsauga nuo perkrovos yra įrengta hidraulinėje sistemoje, kuri gali užtikrinti, kad nėra nuotėkio, o alyvos lygį galima nuskaityti arba matyti tiesiogiai.
Galimybė nuolat dirbti esant vardinei apkrovai, stabilus darbas ir didelis tikslumas.
Elektros sistema ir apsauginis blokavimas:
Elektros skydas su aušinimo sistema, sukurta pagal CE standartus ir sudaryta iš automatikos ir elektros įrangos su SIEMENS prekės ženklu.
Apsauginė tvora ir apsauginis užraktas, užtikrinantis darbo saugumą. Turėkite kilnojamąjį pedalo jungiklį viena ranka, kurį lengva valdyti
veikti.
Priekiniai šoniniai dangteliai su saugos jungikliais, galinio apšvietimo apsauginės apsaugos (4 kategorija), kojos pedalas, atitinkantis CE reglamentą.
Mašina turi Europos Sąjungos CE sertifikatą ir ISO kokybės sistemos sertifikatą

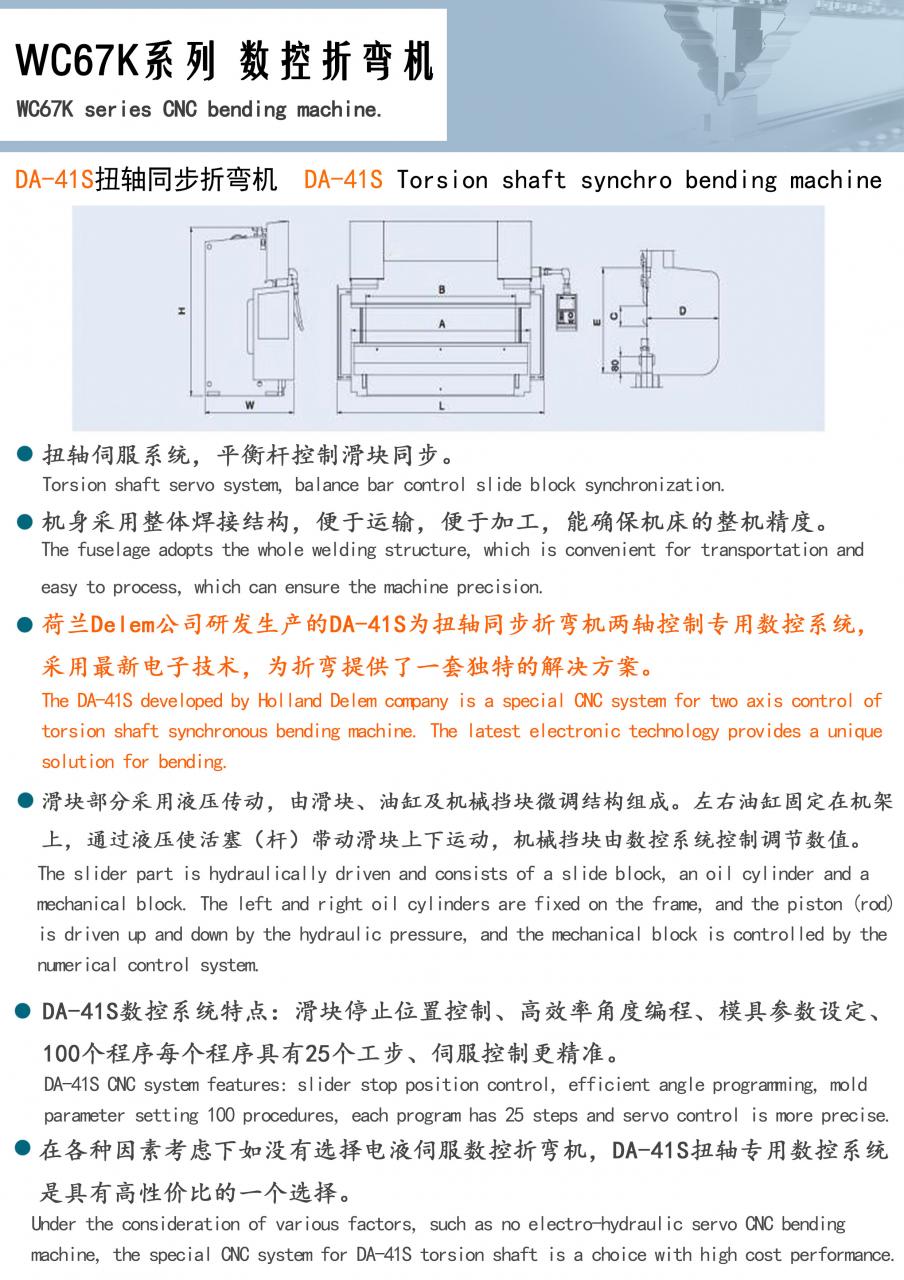

Sinchroninio valdymo sistema:
Slydimo sinchronizavimo sistema: pritaikykite plieninę sukimo strypų sinchronizavimo sistemą, paprastos konstrukcijos ir didelio tikslumo, užtikrina, kad sinchronizmui būtų naudojamas lygiagretumas tarp sijų.
Dviejuose slydimo galuose yra 2 sinchronizuotos šakės, kurios užtikrina, kad sistema naudoja viršutinio štampo kompensaciją, kad pagerintų stabdžių tikslumą.
Darbo stalas pritaikytas tam tikram dizainui, efektyviai sumažindamas apatinio įrankio vainikavimo iškraipymą.
Lenkimo gylio reguliavimas ir RAM struktūros:
Lenkimo tikslumas ir pakartojamumo nuoseklumas pasiekiamas naudojant paprastą mechaninę sistemą, reguliuojamo gylio Automatinis (skaitmenų skaitymas) ir motorizuotas (E210 arba DA41 CNC valdymas) reguliuojamas.
Galima lėtai pakelti cilindrą aukštyn, todėl operatorius gali patogiai valdyti ruošinį.
Universalus viršutinio įrankio tvirtinimo paviršius gali atitikti toliausiai esančio įrankio suspaudimo poreikį.

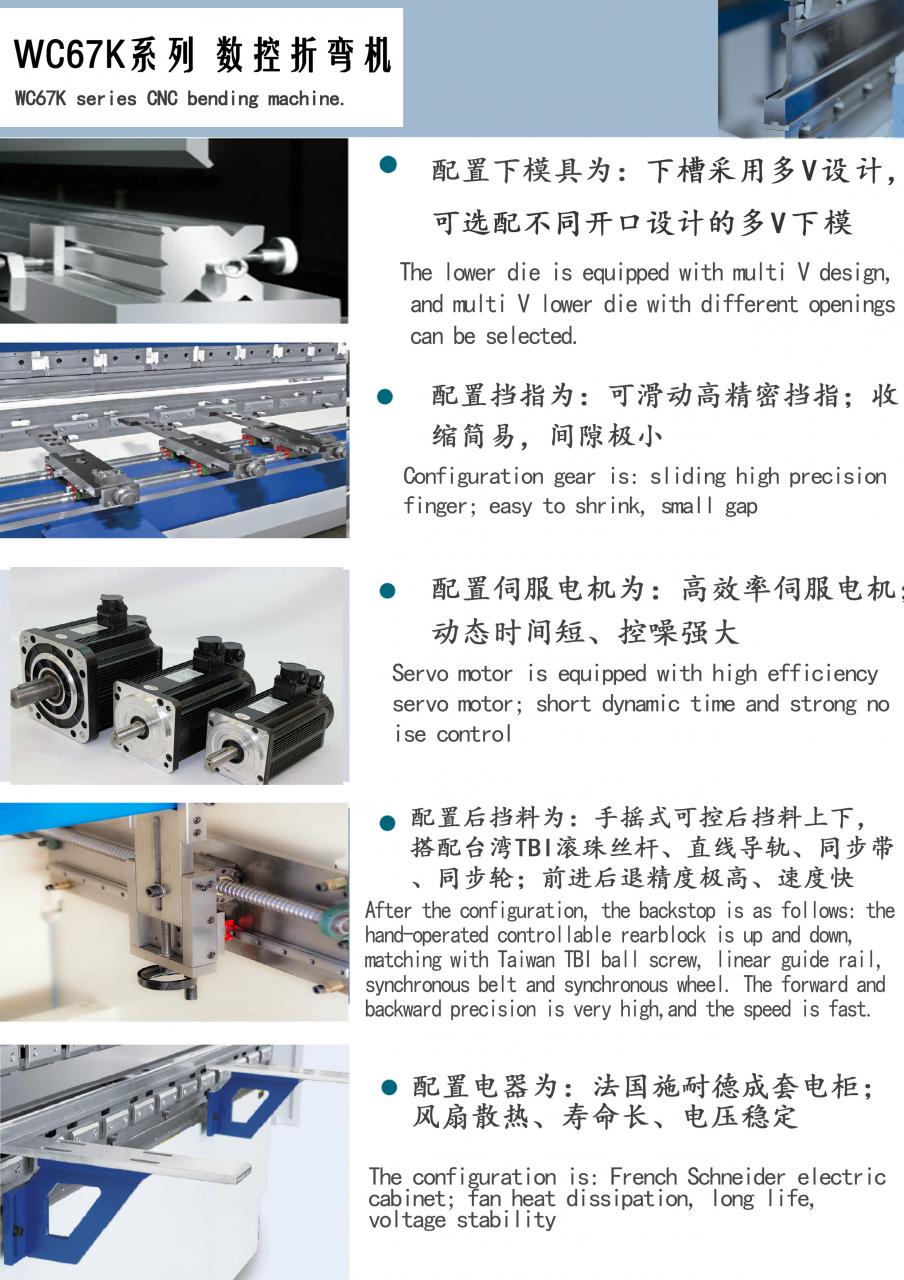

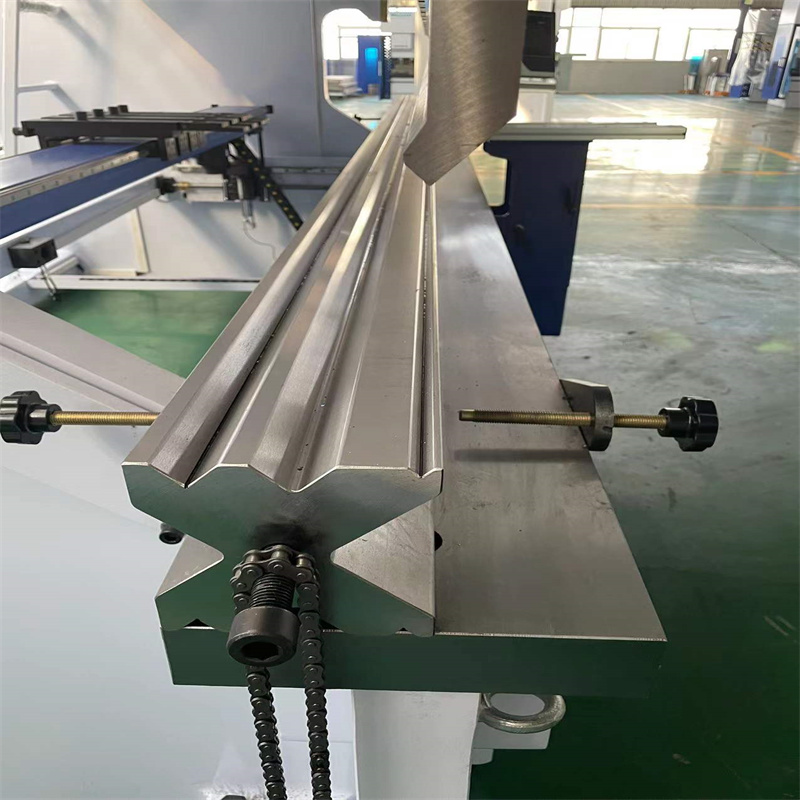

Grūdinti ir šlifuoti standartiniai segmentiniai viršutiniai ir 4V-Die apatiniai įrankiai (4x1000 mm sekcijos).
Servo motorizuota bagažinė (standartinė)
CNC užpakalinio matuoklio sistema su X ašimi su kintamosios srovės servo varikliu varomais rutuliniais sraigtiniais velenais ir ant linijinių guolių 0,01 mm tikslumu.
Galinis matuoklis turi pakankamai gerą mechaninį stiprumą ir standumą su bako tipo matuoklio konstrukcija.
Didelio tikslumo rutulinis varžtas ir linijinis kreipiamasis takas. Ypatingas pirštų stabdymo dizainas, padidina galinio matuoklio diapazoną.
| Modeliai | Nomalus slėgis (Kn) | Ilgis Lentelė (mm) | Atstumas Tarp Būsto (mm) | Gerklė Gylis (mm) | Eiga (mm) | Atviras Aukštis (mm) | Pagrindinis Variklis (kw) | Svoris (t) | Bendri matmenys (LWH) (mm) |
| WC67K-63/2500 | 630 | 2500 | 2000 | 320 | 150 | 380 | 5.5 | 5 | 28751650*2350 |
| WC67K-63/3200 | 630 | 3200 | 2700 | 320 | 150 | 380 | 5.5 | 5.5 | 3800*1650*2450 |
| WC67K-100/3200 | 1000 | 3200 | 2700 | 400 | 180 | 440 | 7.5 | 7.5 | 3810*1750*2530 |
| WC67K 125/3200 | 1250 | 3200 | 2700 | 400 | 180 | 440 | 7.5 | 8.2 | 3820*1800*2530 |
| WC67K-125/4000 | 1250 | 4000 | 3200 | 400 | 180 | 440 | 7.5 | 9 | 4600*1800*2580 |
| WC67K 160/3200 | 1600 | 3200 | 2700 | 400 | 180 | 450 | 11 | 10.8 | 3830*1870*2560 |
| WC67K 160/4000 | 1600 | 4000 | 3200 | 400 | 180 | 450 | 11 | 11.5 | 4610*1920*2700 |
| WC67K-200/3200 | 2000 | 3200 | 2700 | 400 | 180 | 450 | 11 | 12.5 | 3900*1920*2560 |
| WC67K-200/4000 | 2000 | 4000 | 3200 | 400 | 180 | 450 | 11 | 13.8 | 4620*1950*2700 |
| WC67K-200/6000 | 2000 | 6000 | 4800 | 400 | 180 | 480 | 11 | 18.5 | 6080*1950*2900 |
| WC67K-250/3200 | 2500 | 3200 | 2700 | 400 | 200 | 480 | 15 | 15 | 3900*2150*2950 |
| WC67K-250/4000 | 2500 | 4000 | 3200 | 400 | 200 | 480 | 15 | 16.5 | 4080*2150*3000 |
| WC67K-250/5000 | 2500 | 5000 | 4000 | 400 | 250 | 560 | 15 | 17.5 | 5080*2200*3250 |
| WC67K-250/6000 | 2500 | 6000 | 4800 | 400 | 250 | 560 | 15 | 20 | 6080*2200*3400 |
| WC67K-300/4000 | 3000 | 4000 | 3200 | 400 | 250 | 560 | 22 | 19 | 4080*2200*3200 |
| WC67K-300/5000 | 3000 | 5000 | 4000 | 400 | 250 | 560 | 22 | 21 | 5100*2200*3300 |
| WC67K-300/6000 | 3000 | 6000 | 4800 | 400 | 250 | 560 | 22 | 24 | 6200*2200*3500 |
| WC67K-400/4000 | 4000 | 4000 | 3200 | 400 | 320 | 630 | 30 | 25 | 4100*2400*3500 |
| WC67K-400/5000 | 4000 | 5000 | 4000 | 500 | 320 | 630 | 30 | 28 | 5200*2600*3700 |
| WC67K-400/6000 | 4000 | 6000 | 4800 | 500 | 320 | 630 | 30 | 38 | 6200*2650*4800 |
| WC67K-500/4000 | 5000 | 4000 | 3200 | 600 | 320 | 630 | 37 | 40 | 4200*2800*4600 |
| WC67K-500/5000 | 5000 | 5000 | 4000 | 600 | 320 | 630 | 37 | 45 | 5200*2800*4900 |
| WC67K-500/6000 | 5000 | 6000 | 4800 | 600 | 320 | 630 | 37 | 50 | 6200*2800*5200 |
| WC67K-600/5000 | 6000 | 5000 | 4000 | 600 | 320 | 630 | 45 | 58 | 5200*3000*5300 |
| WC67K-600/6000 | 6000 | 6000 | 4800 | 600 | 320 | 630 | 45 | 63 | 6200*3000*5600 |
| WC67K-800/5000 | 8000 | 5000 | 4000 | 700 | 350 | 800 | 55 | 75 | 5200*3500*5600 |
| WC67K-800/6000 | 8000 | 6000 | 4800 | 700 | 350 | 800 | 55 | 85 | 6200*3500*5800 |
| WC67K-1000/6000 | 10000 | 6000 | 4800 | 700 | 400 | 800 | 55 | 105 |
Detalės
- Slankiklio eiga (mm): 250 mm
- Automatinis lygis: Visiškai automatinis
- Gerklės gylis (mm): 400 mm
- Mašinos tipas: sinchronizuotas
- Darbo stalo ilgis (mm): 3200
- Darbinio stalo plotis (mm): 200 mm
- Matmenys: 4000x2250x4060mm
- Būklė: Nauja
- Kilmės vieta: Anhui, Kinija
- Medžiaga / metalas, apdorotas: žalvaris / varis, nerūdijantis plienas, anglinis plienas, aliuminis, PVC
- Automatika: Automatinė
- Papildomos paslaugos: pabaigos formavimas
- Metai: 2021 m
- Svoris (KG): 6000
- Variklio galia (kw): 18,5 kw
- Pagrindiniai pardavimo taškai: konkurencinga kaina
- Garantija: 2 metai
- Taikomos pramonės šakos: automobilių pramonė, plieno konstrukcijų pramonė, elektros pramonė, automobilių dalių pramonė, liftų pramonė, energetika, laivai ir konteineriai, virtuvės įranga, nestandartinė pramonė, nerūdijančio plieno durų pramonė
- Showroom Vieta: Jungtinė Karalystė, nėra
- Rinkodaros tipas: naujas produktas, 2020 m
- Mašinų bandymo ataskaita: pateikta
- Vaizdo įrašo išeinantis patikrinimas: pateikiama
- Pagrindinių komponentų garantija: 2 metai
- Pagrindiniai komponentai: variklis
- CNC sistema:: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
- Raktažodis:: Paspauskite stabdį
- Žaliava: Lakštų / plokščių valcavimas
- Tipas:: Hidrauliniai lenkimo įrankiai
- CNC valdymo ašis: Y1 Y2 X/Y1 Y2 X W ašies karūnavimas
- Elektriniai komponentai:: Schneider Electrical iš prancūzų kalbos
- Variklio galia:: Siemens iš Vokietijos
- BackGauge & RAM Drive:: Inverteris iš Schneider Electrical
- Rutulinis varžtas / poliruotas strypas:: HIWIN iš Taivano prekės ženklo
- Spalva:: Neprivaloma
- Sertifikatas: ce
- Teikiamas aptarnavimas po pardavimo: vaizdo techninis palaikymas, pagalba internetu
- Pogarantinis aptarnavimas: vaizdo įrašų techninis palaikymas, pagalba internetu
